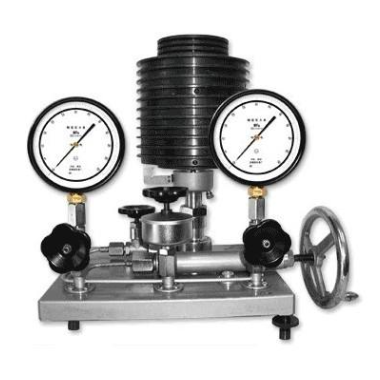

YU-60C活塞式壓力計
發布日期：2018-01-15 瀏覽次數：1514
產品介紹
活塞式壓力計（以下簡稱壓力計）主要適用于校驗精度等級低于0.25級的精密壓力表，亦可用來校驗低一等級的活塞式壓力計，各種工業用壓力表或其他各類壓力測量儀器，壓力計適合在周圍溫度為10℃～30℃、相對濕度不大于80%的條件下工作。
主要技術指標
|
準確度等級 |
最大允許誤差 |
|
|
0.05級 |
壓力值在測量范圍下限以下時， |
壓力值在測量范圍以內時， |
|
0.02級 |
壓力值在測量范圍下限以下時， |
壓力值在測量范圍以內時， |
|
基本參數 |
||||||||
|
項目 |
單位 |
YU-60C |
YU-600C |
|||||
|
碳化鎢★ |
軸承鋼★ |
|||||||
|
標稱范圍 |
MPa |
0.1～6 |
1-60 |
1-60 |
||||
|
測量范圍 |
MPa |
0.1～6 |
6-60 |
6-60 |
||||
|
活塞公稱面積 |
cm2 |
0.5 |
0.1 |
0.1 |
||||
|
承重底盤及活塞 |
公稱質量 |
Kg |
0.510 |
1.020 |
1.020 |
|||
|
產生壓力 |
MPa |
0.1 |
1 |
1 |
||||
|
專用砝碼▲ |
產生壓力 |
Kg |
0.510 |
2.550 |
1.020 |
5.100 |
1.020 |
5.100 |
|
塊數 |
塊 |
4 |
11 |
4 |
11 |
4 |
11 |
|
|
工作液體及傳壓介質 |
- |
變壓器油（20℃時運動粘度9×10-6～12×10-6m2/s） |
變壓器油或葵二酸酯 （20℃時運動粘度 20-25m㎡/S） |
|||||
|
壓力計重量（連砝碼） |
Kg |
50 |
||||||
|
聯接螺帽 |
mm |
M20×1.5 |
||||||
注 1.★指活塞與活塞筒選用材料.
2.▲對YU-600C而言,活塞與活塞筒材質對砝碼質量影響情況見下表:
|
|
軸承鋼 |
碳化鎢 |
|
對砝碼質量影響 |
砝碼編號測量時, 需按順序放置砝碼 |
砝碼不編號測量時, 可以不按順序編號測量 |
結構與原理
壓力計乃是應用靜壓平衡原理的計量儀器：即活塞本身和加在活塞上的專用砝碼重量（G）作用在活塞面積（S）上所產生的壓力（P）與液壓容器內所產生的壓力相平衡，來測定被校驗儀表的壓力大?。篜=G/S 式中G=mg（m：砝碼質量，g：重力加速度）產品出廠時g值用標準重力加速度來定。用戶使用時g值應該當地重力加速度來定，并按計算值修正砝碼G的重量
壓力計系由校驗泵（壓力發生系統）和活塞部分（壓力測量系統）兩部分組成。
校驗泵（壓力發生系統）包括手搖壓力泵（13）、油杯（1）、進油閥（3）及兩個針形閥（2）、（15），在針形閥（15）上裝有聯接螺帽（8），用以連接被校驗的壓力表。
活塞部分（壓力測量系統）由經過精密研磨后具有精確截面的活塞（5）、活塞缸（4）及與活塞直接相連的承重底盤（7）、承重底盤上的砝碼（6）所組成。
校驗泵和活塞部分安裝在同一底座（14）上與導管（9）相連，中間裝有針形閥（2）。整個壓力計由四個水平調節螺絲（11）支撐，并借以裝于底座上的水平泡（12）用以校準水平位置。

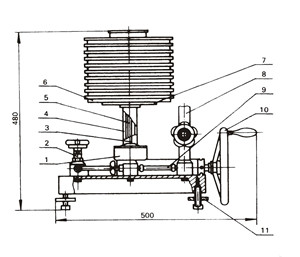

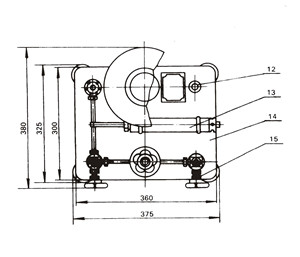

外形尺寸圖
1.油杯 2.針形閥 3.進油閥 4.活塞缸 5.活塞 6.砝碼 7.承重底盤 8.聯接螺帽 9.導管 10.壓力泵手輪 11.水平調節螺絲 12.水平泡 13.手搖壓力泵 14.底板 15.針形閥
