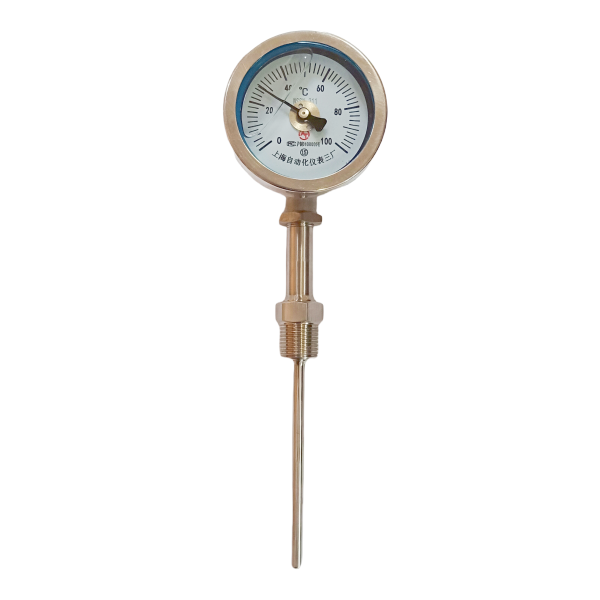

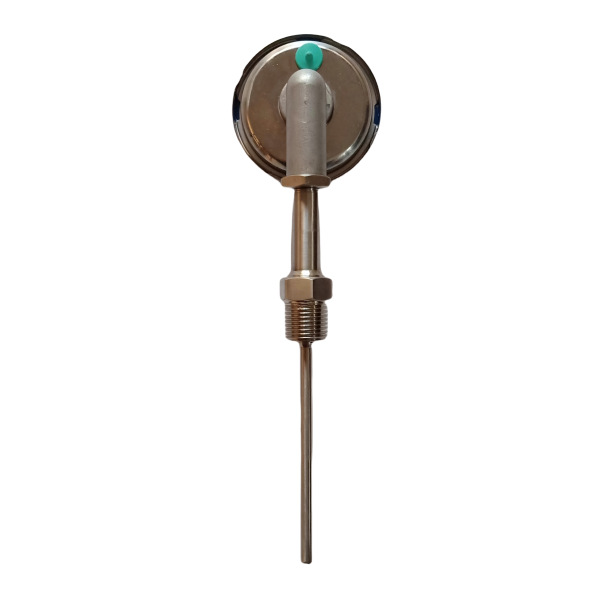

WSS-311Y/WSS-311N/WSSN-311耐震型雙金屬溫度計
發布日期：2025-04-07 瀏覽次數：79
產品簡介
本廠生產的又金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。
雙金屬溫度計是用于測量中，低溫的現場檢測儀表，可用來直接測量液化和氣體的溫度。與玻璃水銀溫度計相比具有無汞害、易讀數、牢固耐用等優點。
工作原理
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
主要技術特性
測溫范圍：-60-50℃
精確度等級：1.5級，基本誤差：限為量程的1.5%
溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.
尾管長度：100－2000mm。
尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）
安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。
防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出口前水壓不小于心不2公斤/厘米2）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。
型號表示
|
W |
S |
S |
規格 |
內容 |
||||
|
溫 度 儀 表 |
金 屬 膨 脹 式 |
雙 金 屬 |
X |
|
帶電接點 |
|||
|
|
- |
|
|
|||||
|
|
3 |
|
φ60 |
|||||
|
4 |
|
φ100 |
||||||
|
5 |
|
φ150 |
||||||
|
標 度 盤 公 稱 直 徑 |
0 |
|
角型?亦稱軸向型 |
|||||
|
1 |
|
直型?亦稱徑向型 |
||||||
|
8 |
|
萬向型 |
||||||
|
5 |
|
熱套式角型 |
||||||
|
6 |
|
熱套式直型 |
||||||
|
7 |
|
熱套式萬向型 |
||||||
|
結 構 形 式 |
1 |
可動外螺紋接頭 |
||||||
|
2 |
可動內螺紋接頭 |
|||||||
|
3 |
可動法蘭 |
|||||||
|
安裝方式 |
|
|||||||
|
W |
S |
S |
□ |
- |
□ |
□ |
□ |
|
工作條件
|
溫度計型式 |
工作場所 |
溫度℃ |
相對濕度％ |
|
普通 電接點型 |
掩蔽場所 |
-25～+55 |
5～100％ |
|
戶外場所 |
-40～+85 |
5～100％ |
|
|
|
-40～+55 |
〈85 |
|
|
為保證溫度計的正確發汛、讀數、應避免在震動或脈動的場合下使用 |
|||
