YTK-02E防爆壓力控制器
發布日期：2018-02-27 瀏覽次數：1861

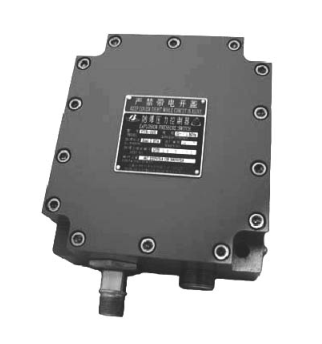

產品簡介
YTK-02E系列防爆壓力控制器（以下簡稱控制器）適用于有爆炸危險的腐蝕性或無腐蝕性的流體介質的壓力進行位式（二位式）控制。
控制器系借助彈性元件的作用以驅使微動開關工作的控制儀表。本控制器為隔爆型，防爆等級為Exd II BT4?？刂破骶哂薪Y(jié)構合理、動作準確、使用可靠、開關頻次高級抗振性好和觸電容量大等特點。
控制器分普通型和耐蝕型（F）.分別又分為基本型（A）和小切換差型（B）
控制器不僅設有調節設定值的裝置，還設有可供調節切換差（即壓力差）的裝置，以使被測（控）介質的壓力切換值調至合適的控制范圍內。
主要技術參數
1主要技術參數：
|
外殼尺寸mm |
152*180*82 |
|
|
壓力范圍Mpa |
0-4;0-6;0-10;0-16;0-25;0-40;0-60 |
|
|
設定點（值）誤差±% |
1.6 |
|
|
重復性誤差% |
1.6 |
|
|
控制方式 |
兩位式控制（常閉及常開） |
|
|
壓力控制范圍（為壓力上限值的%）（設定值調節范圍） |
15-100 |
|
|
切換差可調范圍（為壓力上限值的% |
基本型 A |
10-30 |
|
小切換差型 |
5-10 |
|
|
觸電容量 |
380V*2A或220V*3A AC |
|
|
絕緣強度 |
50HZ正弦交流電2000V歷時一分鐘 |
|
|
使用環境 |
-20-70℃，相對濕度不大于90% |
|
|
溫度影響 |
不大于0.8%/10℃（使用溫度偏離20±5℃） |
|
|
防爆等級 |
Exd II BT4 |
|
|
外殼防護等級 |
IP54 |
|

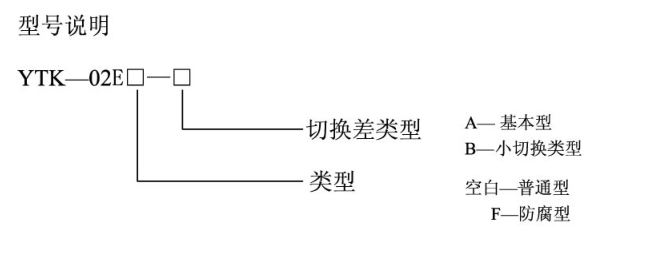

2型號：
|
型號 |
類型 |
切換差類型 |
|
YTK-02E |
普通型 |
基本型A |
|
小切換差型B |
||
|
YTK-02EF |
耐蝕性 |
基本型A |
|
小切換差型B |
結構與原理
控制器由測量系統，控制裝置，調整機構以及隔爆外殼和防爆出線套等組成。
控制器的工作原理是基于檢測元件（測量系統中的彈簧管）的彈性變形來驅使機能元件（控制裝置中的微動開關）產牛快速的開關動作。即在被測（控）介質的壓力作用下，迫使彈簧管的末端（因彈性變形）產生相應的位移，而與管端相連的微動開關中的按鈕（推桿）也隨之產牛相應的動作，待壓力達到所設定控制值之瞬間，開關觸點即切換，致使控制系統中的電路得以斷開或接通，以實現自動控制和發信的目的。

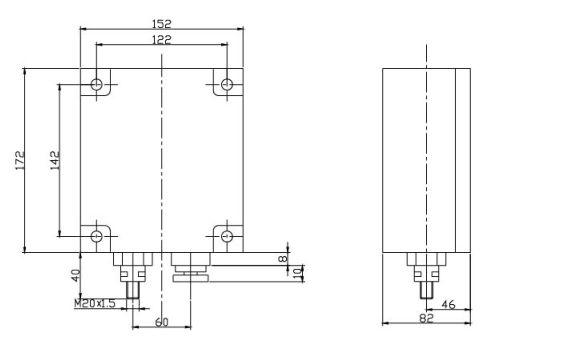

外形尺寸
